1.1 用途

ETK500型微機511系列低壓保護測控裝置包含ETK-MRP-500型微機低壓電動機保護測控裝置與ETK-MLP-500型微機低壓線路保護測控裝置（以下均簡稱R511裝置或L511裝置）是我公司研制的低壓智能配電產品，該產品集保護、控制、測量、信號及顯示等功能于一體，實現低壓電動機及低壓線路的綜合保護、測量及操作與控制,為工業生產控制提供了科學有效的現場級保護控制手段。本說明書以電機保護為主說明，線路保護界面及設備情況類似于電機保護。

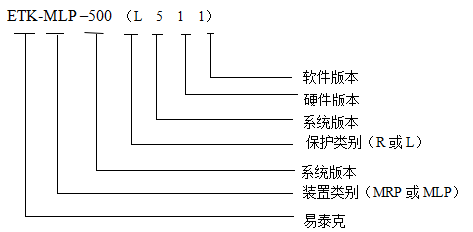

1.2 型號及其含義

1.4 技術特點

本裝置具有如下主要技術特點：

?集保護、控制、測量、信號、保護動作記錄、顯示等功能于一體；

?電動機保護R511具有反時限過負荷、堵轉、速斷、過流、接地、過壓、欠壓、不平衡/缺相、過流、欠流、過熱、Te保護等多種保護功能, 各種功能均可選擇投退；

?線路保護L511具有速斷、過流、過負荷、接地、低壓等多種保護功能, 各種功能均可選擇投/退；

?能夠測量電流、電壓、有功功率、無功功率等電氣參數；

?具有獨立的保護動作和報警出口，具有保護動作記憶和信號保持功能；

?外接CT、PT二次電流、電壓接入，通用性和互換性強；

?小型化外型尺寸，適合于各種開關柜型；

?采用先進的工業級芯片，總線不出芯片，電氣隔離和電磁屏蔽設計符合相關標準,使裝置的硬件系統具有高抗干擾能力和工作可靠性；

?采用RS-485通訊接口，ModBus RTU 通訊規約；

?在低壓裝置中采用12位A/D，提高了數據采集的分辨率和測量精度；

?采用122 × 32液晶顯示，漢化菜單操作，人機界面友好，使用方便;

?LED狀態指示；

?主要芯片采用表面貼裝技術，結構為插件式整面板結構.

2 主要技術參數

2.1 額定數據

a）交流電壓：400V；

b）交流電流：5A；

注：電流輸入兩種模式，用戶可根據需要靈活選擇；

1、專用小型CT輸入：100A以下；

2、標準CT：（額定電流100A以上）AC 5A。

c）頻 ? ?率：50Hz；

d）電 ? ?源：AC220V或DC220V（DC110V），允許偏差 -20~+10。

2.2 電流電壓精確工作范圍(5%誤差)

a) 電 ? ?流：0.2In～10In（In為額定電流，下同）；

b) 電 ? ?壓：30V～120V（經PT接入）；85V～400V（直接接入）。

2.3 主要技術性能

2.3.1 電機保護R511誤差

a) 電流整定誤差：1.0A及以上<5%；

b）定時限保護時間定值誤差：2.0s及以上<5%；

c）反時限保護動作時間與計算值的偏差：<5%。

2.3.2電機保護R511控制特性

滿足從簡單的電動機就地/現場直接起動控制，到就地/現場/遠控等多種電動機起動控制模式。

2.3.3線路保護L511保護特性

a)速斷保護： ? ? 整定值范圍:.1.0~59.9A, ?動作時間:0.2~99S

b)過流保護: ? ? ?整定值范圍:1.0~59.9A, ? 動作時間:0.2~99S

c)過負荷保護： ? 整定值范圍1.0~59.9A， 動作時間:1~99S。

d)接地保護: ? ? ?整定值范圍: 0.5~10A, ? ? 動作時間:1~99S

e)欠壓保護： ? ? 整定值范圍:100~179V, ? ?動作時間:1~99S。

2.3.4線路保護L511保護返回系數

過量保護不小于0.95；欠量保護不大于1.15。

2.3.5線路保護L511誤差

a) 電流整定誤差：1.0A及以上<5%；

b）定時限保護時間定值誤差：1.0s及以上<5%； ?

2.4 通信接口

可根據用戶的需要提供RS485通信接口，ModBus RTU 通訊規約。

2.5 溫度影響

裝置在-10～+55℃溫度下動作值因溫度變化而引起的變差不大于±5%。

2.6 觸點容量

裝置的出口繼電器觸點最大導通電流為5A/AC220V。

2.7 絕緣性能

2.7.1 絕緣電阻

在標準試驗大氣條件下，裝置絕緣電阻滿足表2-1所示要求。

表2-1 裝置絕緣電阻

?????????試驗部位	??絕緣電阻>100兆歐
通訊回路對地	? 用開路電壓500V搖表測
交流電壓回路對地
電源回路對地
4～20mA回路對地	用開路電壓500V搖表測
開入回路對地
開出回路對地
開入回路和開出回路之間

2.7.2 介質強度

在標準試驗大氣條件下，裝置能承受表2-2所示的工頻耐壓試驗，一分鐘無擊穿或閃絡(luò )現象。

表2-2 裝置工頻耐壓試驗

????????試驗部位	耐壓水平（工頻/一分鐘）
通訊回路對地	??????2000V
交流電壓回路對地	??????2000V
電源回路對地	??????2000V
4～20mA回路對地	??????2000V
開入回路對地	??????2000V
開出回路對地	??????2000V
開入回路和開出回路之間	??????500V

2.8 沖擊電壓

裝置能承受表2-3所示的標準雷電波沖擊檢驗。

表2-3 裝置標準雷電波沖擊試驗

試驗部位	????????沖擊電壓
交流回路對地	?????????5000V
電源回路對地	?????????5000V
開出回路對地	?????????5000V
開入接點對地	?????????5000V

2.9 抗電磁干擾性能

2.9.1 脈沖干擾試驗

能承受頻率為1MHz及100kHz衰減振蕩波脈沖干擾試驗（第一半波電壓幅值共模2500V，差模1000V），持續時間不少于2S。在試驗期間內，裝置不應誤動或拒動。試驗后，裝置不應有元件損壞現象。

2.9.2 靜電放電測試

能承受IEC60255-22-2標準規定的III級的靜電放電試驗。

2.9.3 輻射電磁場干擾測試

能承受IEC60255-22-3標準規定的III級的輻射電磁場干擾試驗。

2.9.4 快速瞬變干擾試驗

能承受IEC60255-22-4標準規定的III級快速瞬變干擾試驗。

2.10 功率消耗

a）電源回路：在額定工作電壓下，正常工作時<5 W，動作時<5.5 W；

b）交流電壓回路： <1VA/相（Un=100V）；

c）交流電流回路： <1VA/相（In=5A）；

<0.5VA/相（In=1A）。

ETK-MRP-500(R511)低壓電動機保護選型訂貨須知

? 易泰克電力低壓電動機保護選型

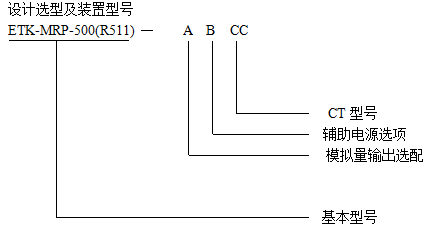

?ETK-MRP-500(R511)低壓電動機保護選型比較簡單，基本型號后包括四位擴展型號，

選型時根據本回路一次回路配置及二次回路的功能要求，適當選擇四位擴展型號即可。

下表是型號中各位選項的具體說明和意義，設計選型或訂貨時請仔細閱讀下表：

A模擬量輸出選配	B輔助電源選項	C ?CT型號（兩位）
0：無4～20mA輸出	1：輔助電源為交流220V	參看CT選型表
1：有4～20mA輸出	2：輔助電源為直流220V	?
?	3：輔助電源為直流110V

CT選型表

CT編號	功率范圍(KW)	CT額定電流(A)
01	1.0---------3.0	5.0
02	3.1---------6.0	10.0
03	6.1---------9.0	15.0
04	??9.1----------12.0	20.0
05	?12.1--------15.0	25.0
06	?15.1--------18.0	30.0
07	?18.1---------21.0	35.0
08	?21.1---------25.0	40.0
09	?25.1---------28.0	45.0
10	?28.1---------31.0	50.0
11	?31.1----------34.0	55.0
12	34.1---------37.0	60.0
13	?37.1---------40.0	65.0
14	?40.1---------43.0	70.0
15	?43.1---------46.0	75.0
16	?46.1---------50.0	80.0
17	51.1---------53.0	85.0
18	53.1---------56.0	90.0
19	56.1---------59.0	95.0
20	?59.1----------65.0	100.0

注：超過65kw的電機需要配一次輸出額定電流為5A的一次CT 。
